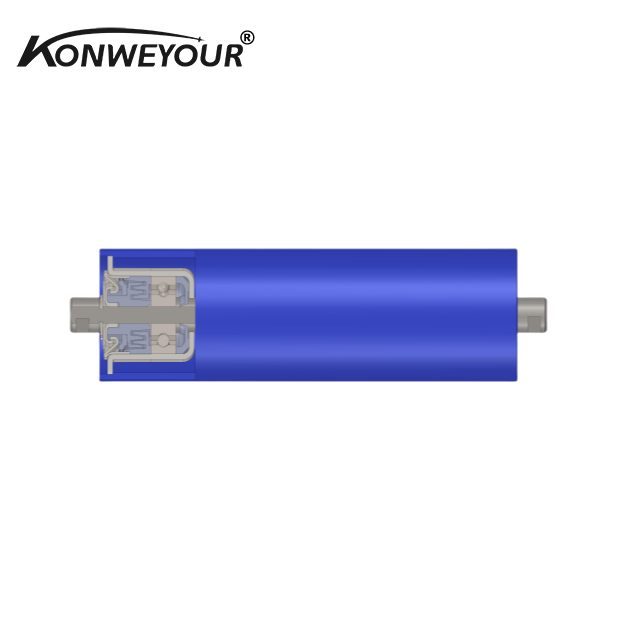

Struktur Konveyor Sabuk Standar CEMA Paling Idler
Struktur idler konveyor terutama terdiri dari tabung baja, poros, rumah bantalan, bantalan, segel labirin, circlip, dan pelumas berbasis lithium.
1. Tabung Baja:
Tabung las frekuensi tinggi untuk conveyor sabuk pemindahan umumnya terbuat dari baja Q235A dan baja Q235B, dengan kisaran diameter 63.5-219.0mm. Ada persyaratan tertentu untuk kelengkungan, tegak lurus antara ujung ujung dan garis tengah, dan elipsitas tabung baja.
Ukuran metrik dari conveyor troughing idlers diameter （mm）
| φ60 | φ63.5 | φ76 | φ89 | φ102 | φ108 | φ114 | φ121 | φ127 | φ133 |
| φ140 | φ152 | φ159 | φ165 | φ178 | φ194 | φ203 | φ219 |
|
|
Ukuran inci dari conveyor troughing idlers diameter (inci)
2.Shafts:
Sifat mekanis dan fisik material dari sabuk konveyor poros pemalas tidak boleh lebih rendah dari baja ASTM1045, dan toleransi diameter luar dari poros pemalas konveyor dan bagian perakitan bantalan harus JS6.
Diameter poros pemalas konveyor
| φ17 | φ20 | φ25 | φ30 | φ35 | φ40 | φ45 | φ50 | φ60 |
3. Bahan:
Sabuk Pengamat Konveyor Dilengkapi dengan Bantalan Bola Groove Depe 6000 Seri, C3 atau C4, segel karet dua sisi (2R) atau segel besi (2Z). Bantalan harus diisi dengan 60% -80% grease berbasis lithium. Kami dapat memilih bantalan dari berbagai merek seperti HRB, SKF, fag, nsk, dll.
Model Bantalan Idler Conveyor Belt
| 6203 | 6204 | 6205 | 6206 | 6207 | 6208 | 6209 |
|
| 6303 | 6304 | 6305 | 6306 | 6307 | 6308 | 6309 | 6310 |
4. Mendiar Rumah:
Bahan sabuk pengupas conveyor rumah bantalan tidak boleh lebih rendah dari baja Q235B. Sebelum pengelasan, minyak permukaan perlu dilepas, dan diameter luar dan bidang bawah perlu dikerjakan. Cocokkan erat dengan tabung.
5. Segel Labirus ：
Segel pemalas conveyor sabuk dibagi menjadi berbagai jenis sesuai dengan jenis conveyor idler, seperti TD75, DTII, TR, TK, dll. Segel pemalas konveyor harus memiliki kinerja penyegelan yang baik, secara efektif mencegah debu batu bara dan air memasuki bantalan, dan melindungi bantalan dari kerusakan. Wajah ujung penyegelan dari penyegelan tidak akan memiliki cacat seperti retakan, goresan, dan lubang udara. Kesenjangan antara cincin penyegelan harus diisi dengan minyak dasar lithium 60% -80%. Kisaran suhu operasi: -25 ° C hingga 65 ° C.
6. Circlips:
Bahan sirklip adalah baja mangan 65mn, dan cincin snap elastis tipe-C digunakan.
